Annexe

Fichiers de conception

Ici sont présentés les fichiers de conception du convoyeur voir ici.

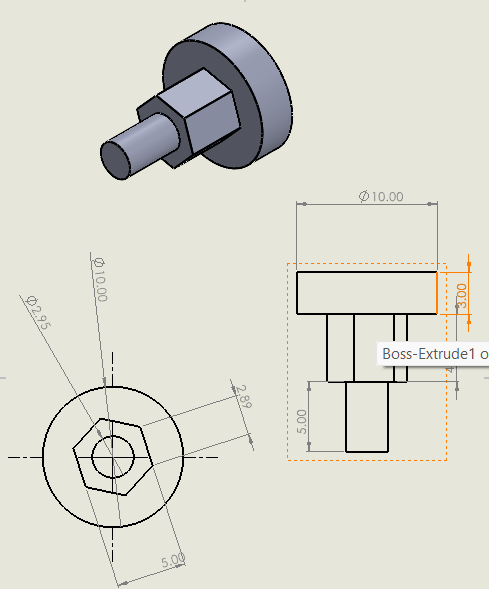

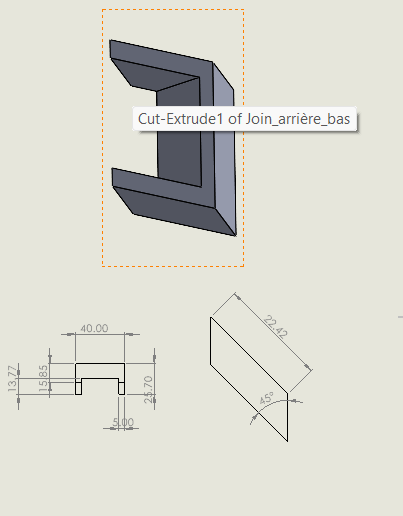

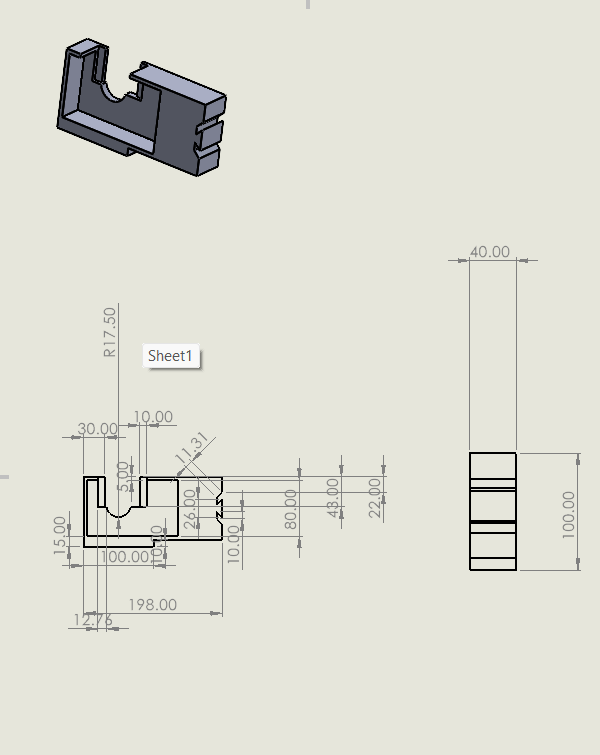

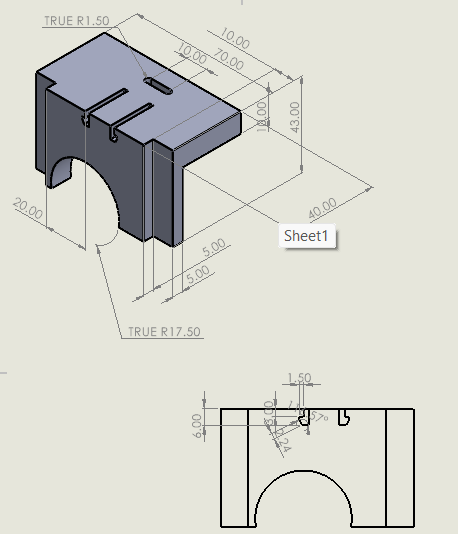

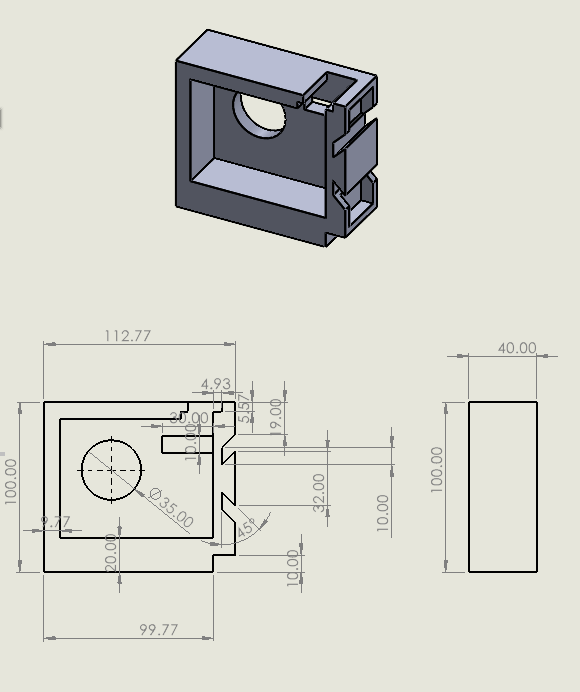

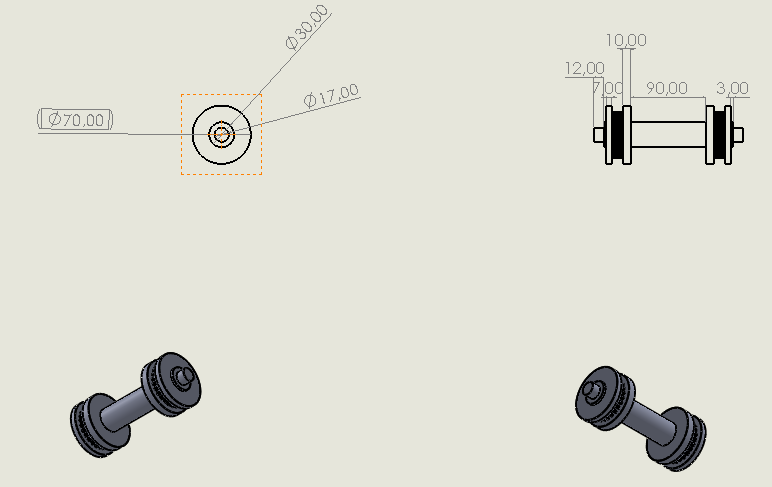

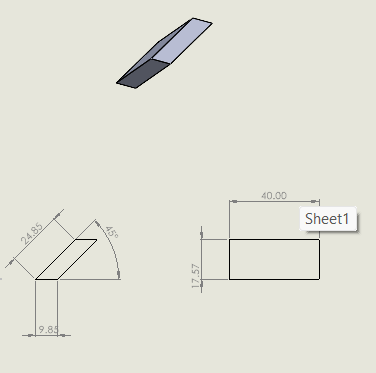

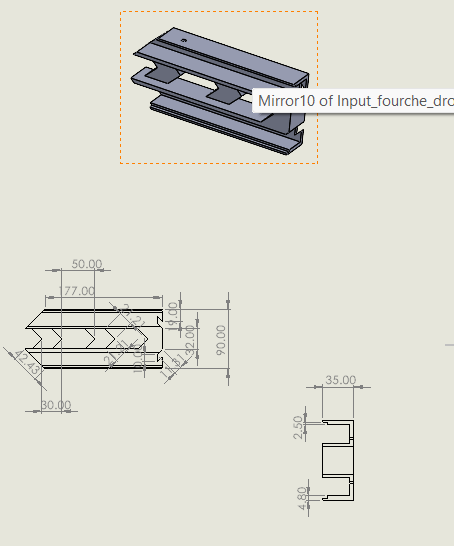

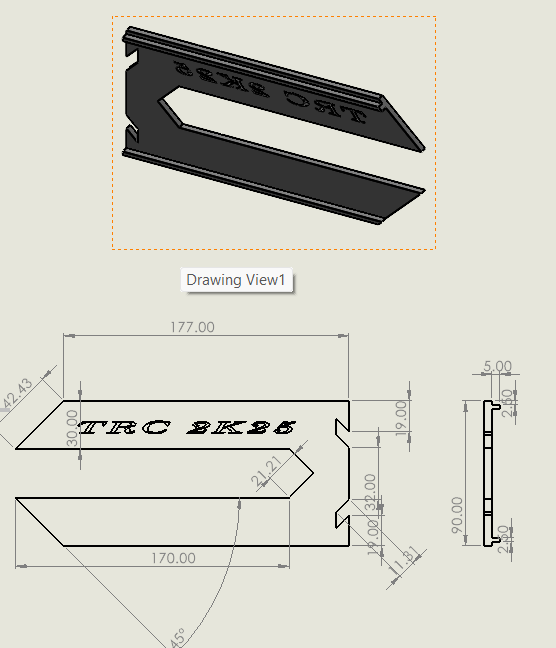

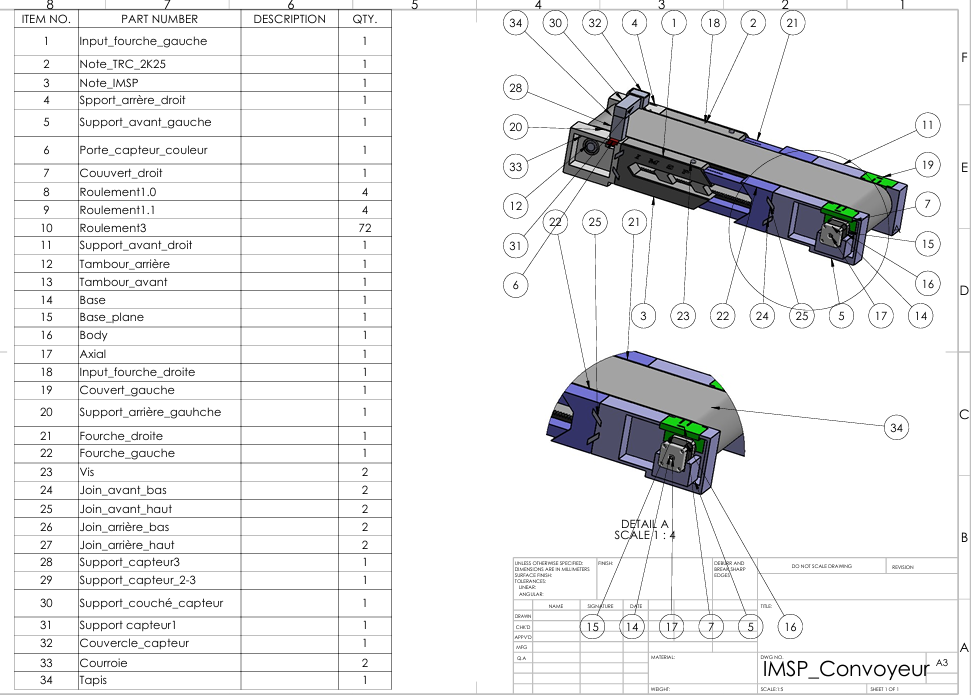

Mise en plan

Quelques spécification des pièces acquises

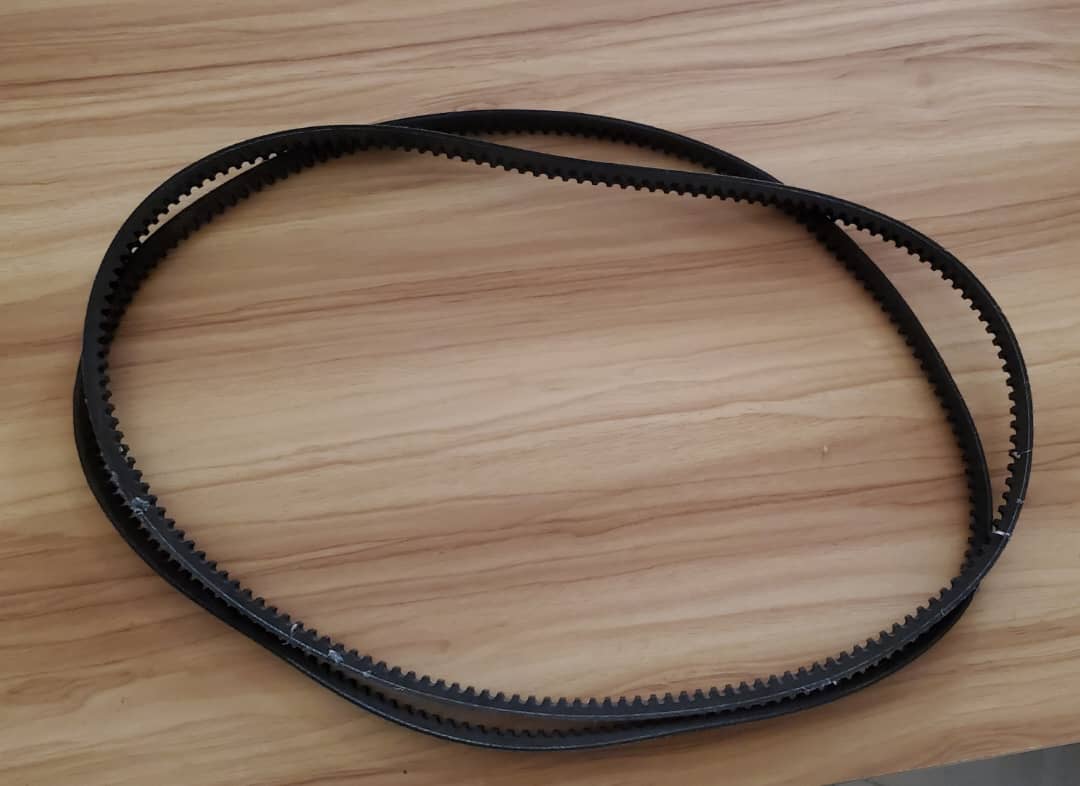

Les courroies :

Référence : 6003 2RS

Type : Trapézoïdale dentée

Matière : Caoutchouc

Longueur : 1275mm

Largeur : 13mm

Epaisseur : 9mm

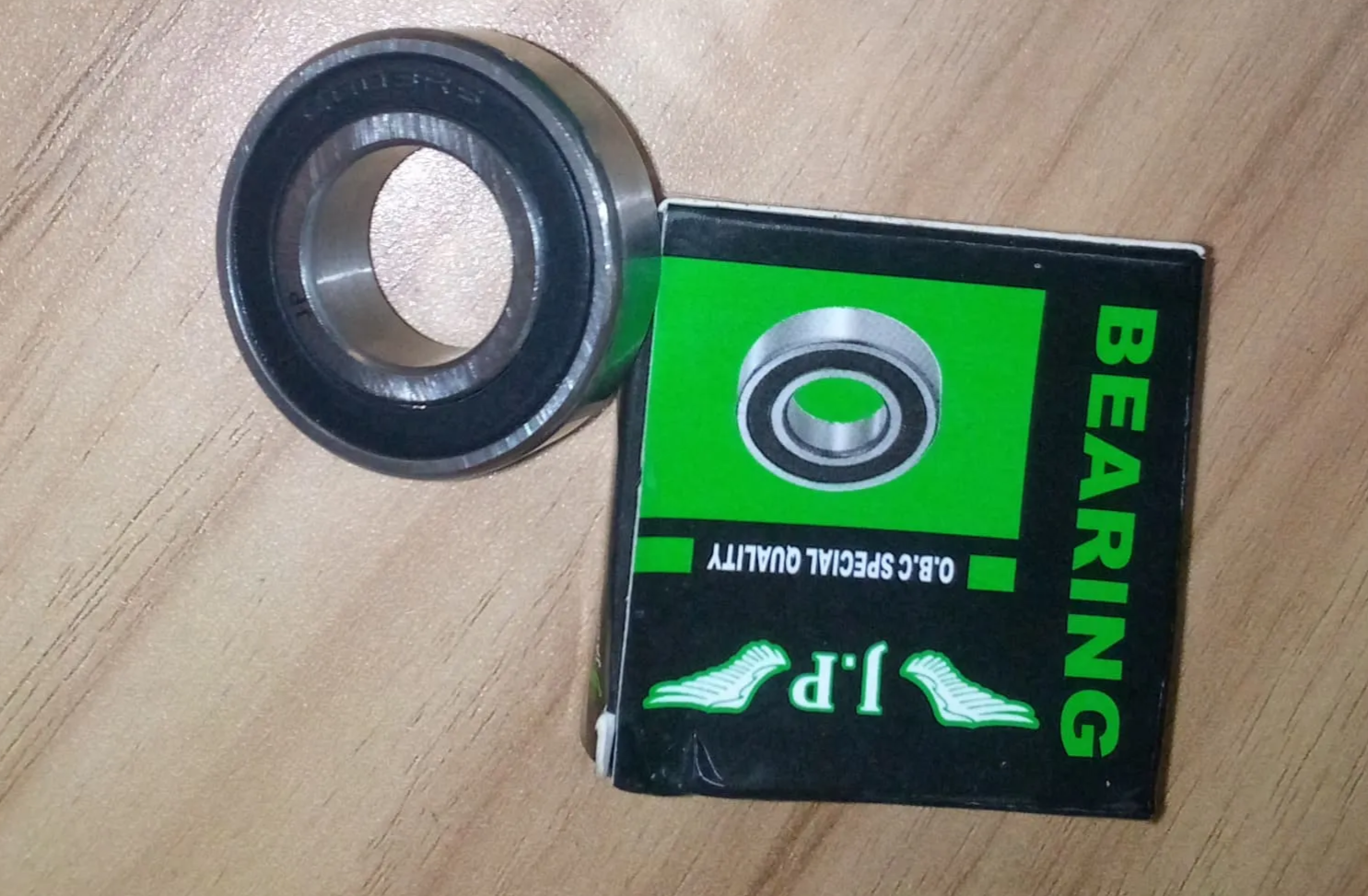

Les roulements

Référence :

Type : Roulement à billes

Diamètre intérieur :

Diamètre supérieur :

Matériau: Acier

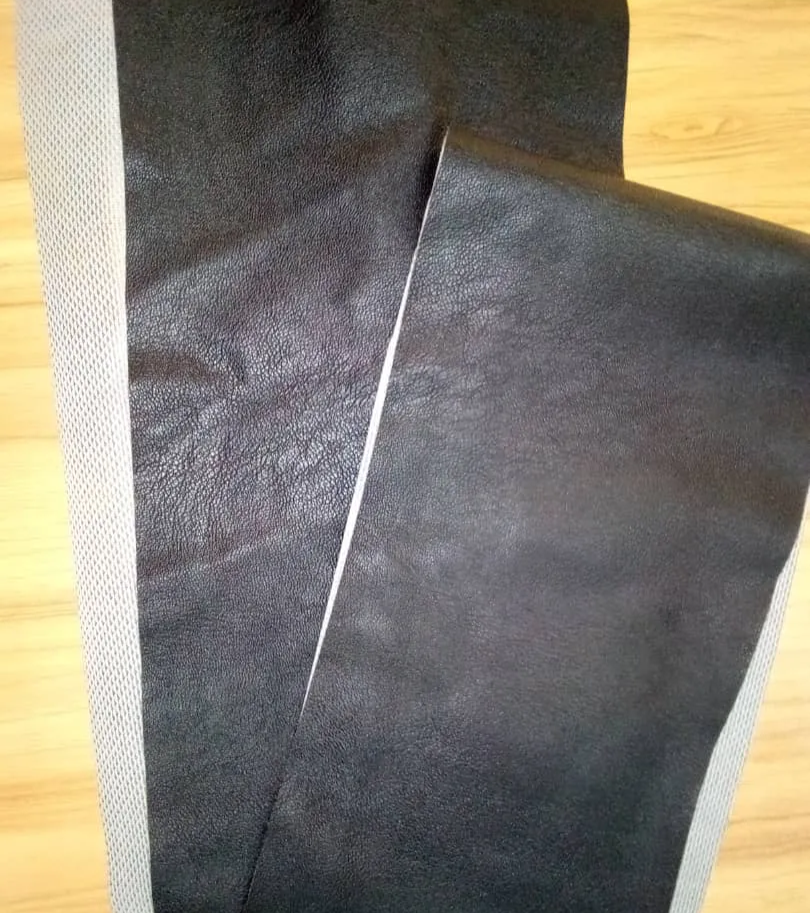

La bande

Matériau : Polychlorure de vinyle sur support textile (Polyester)

Densité : 1.2- 1.4g/cm^3

Epaisseur : 0.5mm

Team et rôles ✌🏾️

Alex : Concepteur et Designer du convoyeur

Luc : Modélisation de quelques pièces, acquisition des pièces et communication avec la team électronique .
